LabVIEW基础训练设计与仿真

0. 实验准备

---

0.1 资源汇总

#	名称	分类	路径	用途
1	Digital Writer	NI ELVISmx软件	NI ELVISmx Instrument Launcher->Digital Writer	实验1.2中用以手动产生数字输出信号
2	Digital Write.vi	Labview工程	下载	实验1.1工程文件
3	Digital Read.vi	Labview工程	下载	实验1.2工程文件
4	LED灯_移位.vi	Labview工程	下载	实验2.1工程文件
5	LED灯_递增.vi	Labview工程	下载	实验2.2工程文件
6	LabVIEW_Lecture_2.pdf	教程	下载	此页面pdf版

0.2 硬件准备

a) 打开电源，检查设备是否连接正常
b) 按图1所示方式连接导线(DIO 0分别连接至DIO 8和LED 0；DIO 1分别连接至DIO 9和LED 1；依次连接，直至将DIO 7分别连接至DIO 15和LED 7)

1. 实验1 数字输出/输入手动模式

---

1.1 多路数字输出

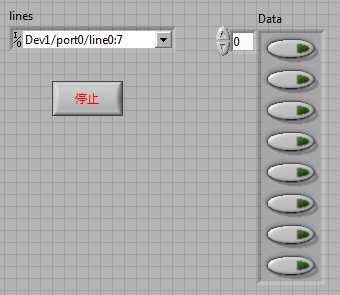

打开工程文件 Digital Write.vi 。(快捷键ctrl + t可将工程前/后面板恢复到默认显示方式)

运行 Digital Write.vi ，改变布尔数组“Data”中不同位布尔输入值，观察ELVIS原型板上LED指示灯的变化。

1.2 数字输入

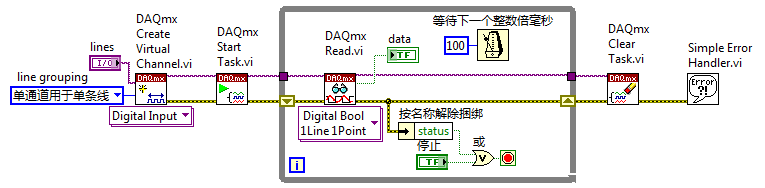

打开工程文件 Digital Read.vi 。

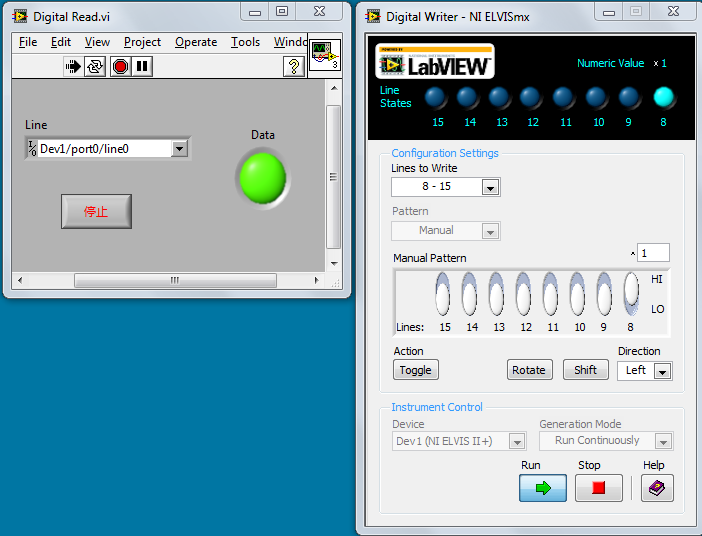

打开 表1 #1的Digital Writer软件，如 图6右侧所示：

此实验(实验1.2)将DIO 8作为数字输出通道，由Digital Writer软件所控制；将DIO 0作为数字输入通道，通过 LabVIEW工程 Digital Read.vi 观察。
改变Digital Writer软件面板中Line8的值，观察LabVIEW工程 Digital Read.vi 前面板Data指示灯的变化。

1.3 多路数字输入(选做)

不使用Digital Writer软件，设计LabVIEW工程实现多路数字输出，并侦测多路数字输入。

2. 实验2 跑马灯(数字输出自动模式)

---

2.1 移位方式

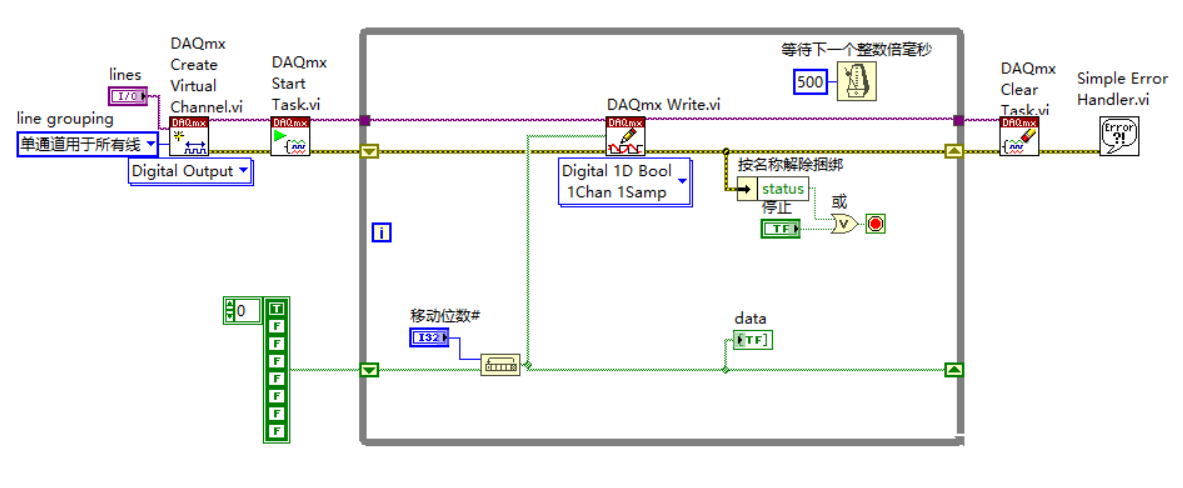

打开并运行工程文件 LED灯_移位.vi ，观察LED灯的变化。

2.2 递增方式

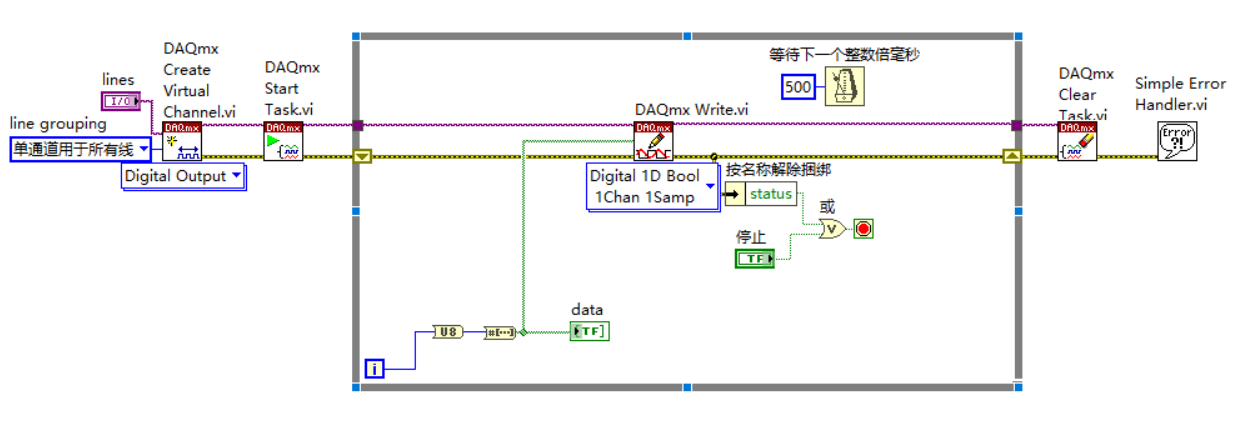

打开并运行工程文件 LED灯_递增.vi ，观察LED灯的变化。前面板与 图7一致。

2.3 自定义样式跑马灯(选做)

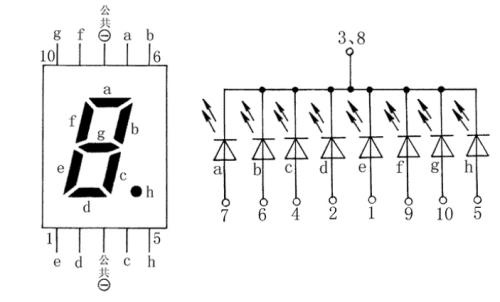

查找资料，自行设计自定义样式跑马灯，比如LED数码管实现从0到9的变化，接线图如 图10 所示。
