0. 实验准备
0.1 资源汇总
| # | 名称 | 分类 | 路径 | 用途 |
|---|---|---|---|---|
| 1 | Generate Sound_1.vi | LabVIEW工程 | 下载 | 实验1.1工程文件 |
| 2 | Generate Sound_2.vi | LabVIEW工程 | 下载 | 实验1.2工程文件 |
| 3 | Generate Sound_AO.vi | LabVIEW工程 | 下载 | 实验2.1工程文件 |
| 4 | Voltage (non-regeneration) - 扫频输出.vi | LabVIEW工程 | 下载 | 实验2.2工程文件 |
| 5 | Sound Player.vi | LabVIEW工程 | 下载 | 实验2.3工程文件 |
| 6 | sample.wav | WAV文件 | 下载 | 实验2.3播放声音文件 |
| 7 | LabVIEW_Lecture_3.pdf | 教程 | 下载 | 此页面pdf版 |
表1 资源汇总
0.2 硬件准备
a) 打开电源，检查设备是否连接正常
b) 按图1所示方式连接导线
图1 导线连接示意图
1. 实验1 模拟输出手动模式
1.1 变频模拟输出(电脑)
打开工程文件 Generate Sound_1.vi 。此实验将模拟信号输出至电脑声卡，通过电脑音箱发出。

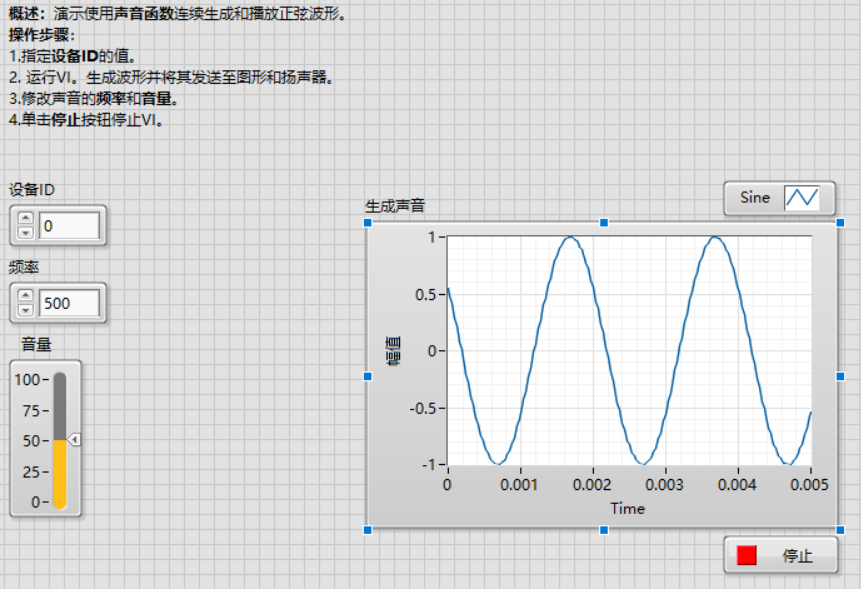

图2 实验1.1 Generate Sound_1.vi 前面板示意图

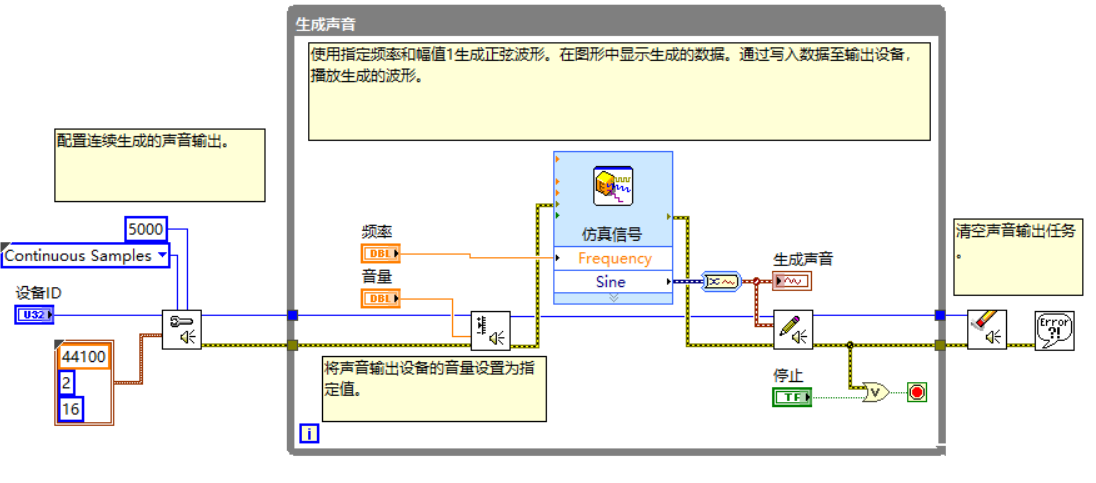

图3 实验1.1 Generate Sound_1.vi 后面板示意图
运行 Generate Sound_1.vi ，改变前面板频率值，观察电脑发出声音的变化。
1.2 变频模拟输出(蜂鸣器)
打开工程文件 Generate Sound_2.vi 。此实验将模拟信号输出至NI ELVIS II的模拟输出AO0，通过蜂鸣器发出声音。

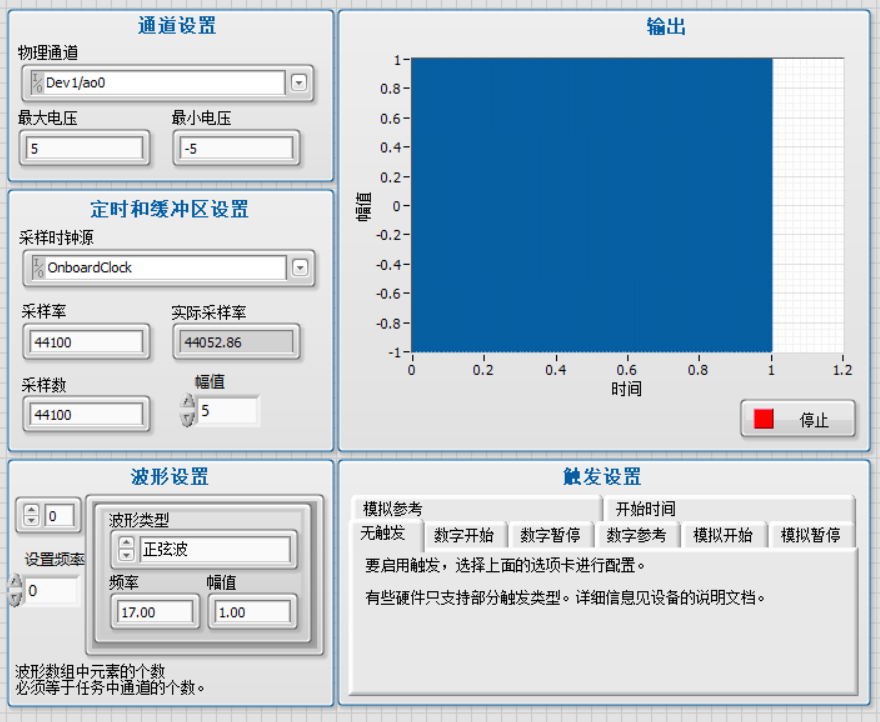

图4 实验1.2 Generate Sound_2.vi 前面板示意图

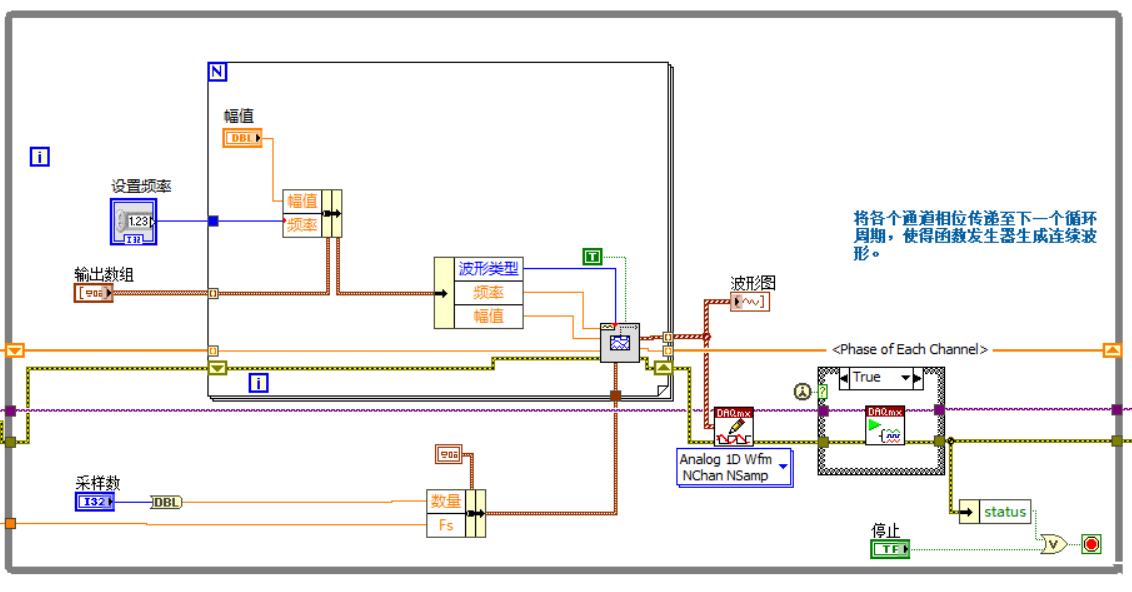

图5 实验1.2 Generate Sound_2.vi 后面板示意图(部分)
运行 Generate Sound_2.vi ，改变前面板“设置频率”的数值，观察蜂鸣器发出声音的变化。
2. 实验2 模拟输出自动模式
2.1 音阶升阶(电脑)
打开并运行工程文件 Generate Sound_AO.vi ，观察电脑发出声音的变化。

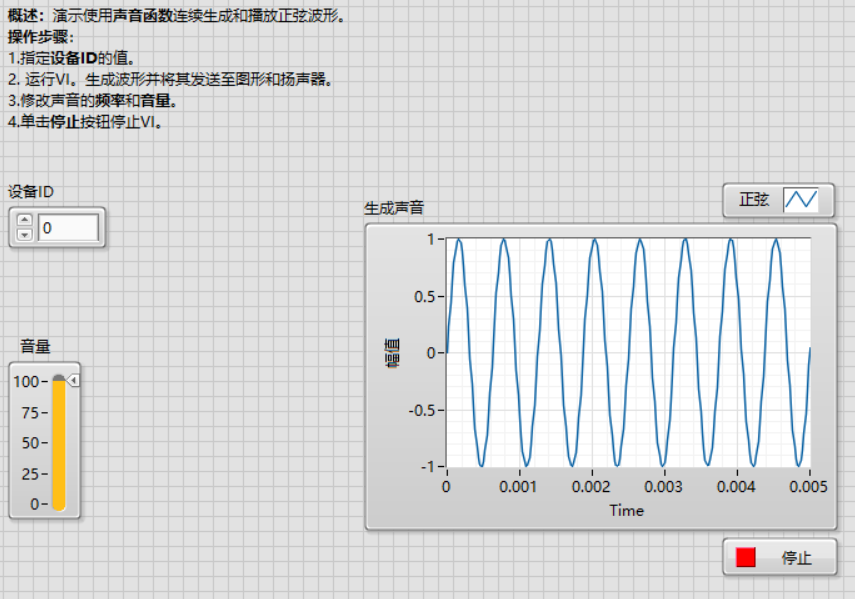

图6 实验2.1 Generate Sound_AO.vi 工程前面板示意图

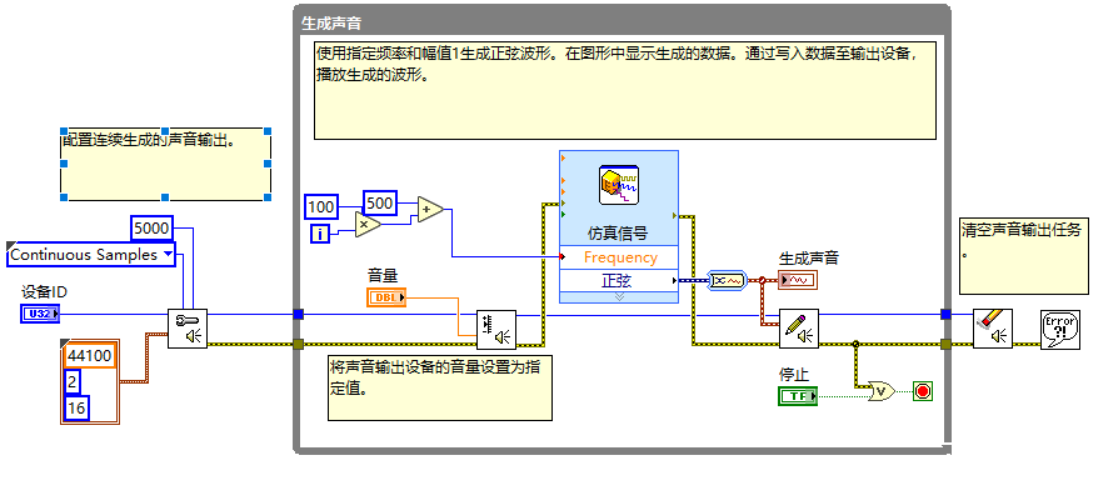

图7 实验2.1 Generate Sound_AO.vi 工程后面板示意图
2.2 音阶升阶(蜂鸣器)
打开并运行工程文件 Voltage (non-regeneration) - 扫频输出.vi ，观察蜂鸣器发出声音的变化。

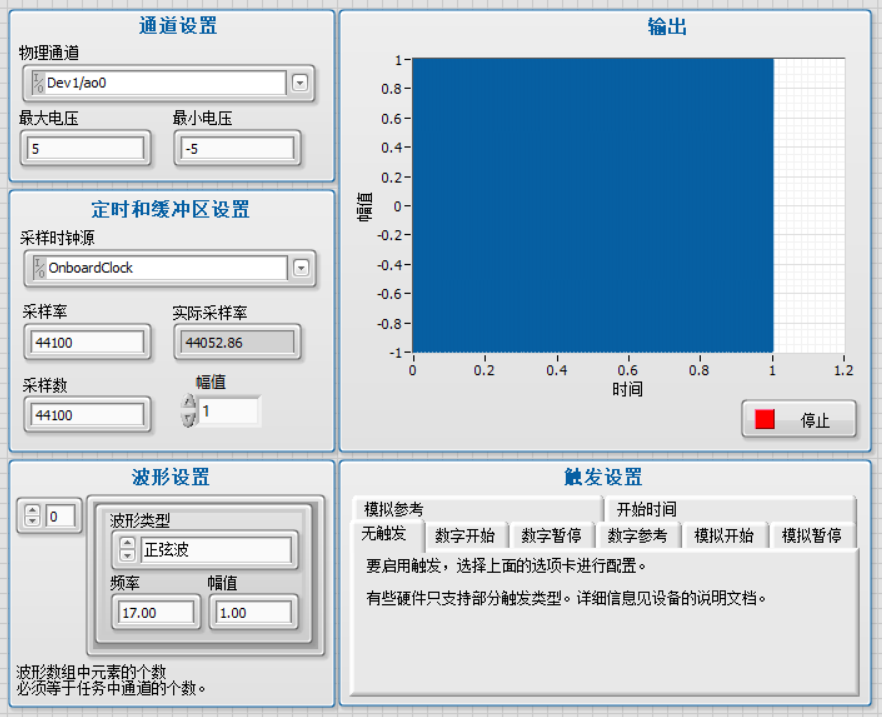

图8 实验2.2 Voltage (non-regeneration) - 扫频输出.vi 工程前面板示意图

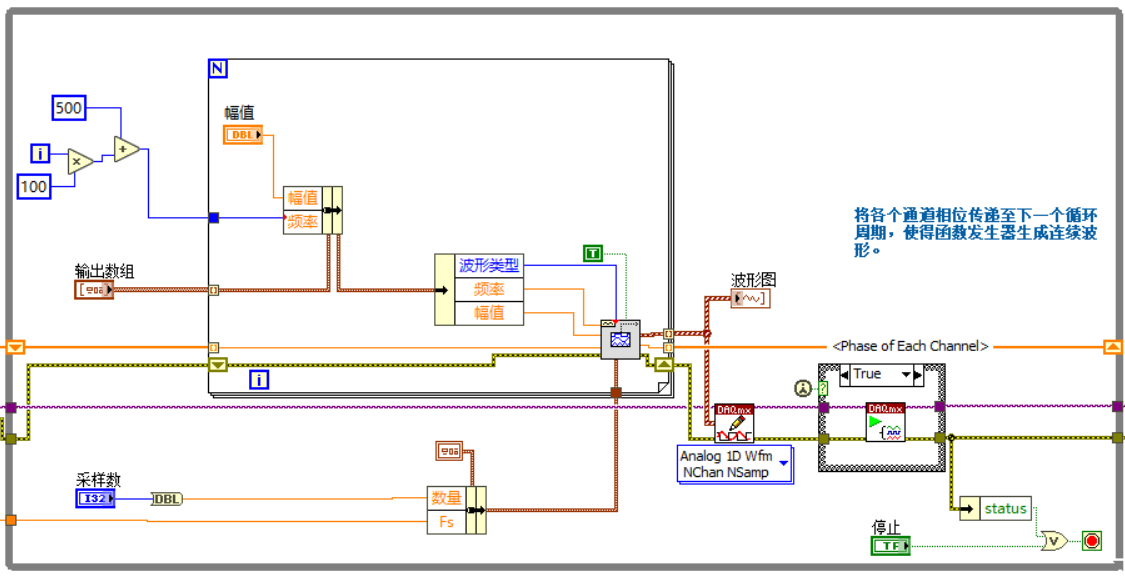

图9 实验2.2 Voltage (non-regeneration) - 扫频输出.vi 工程后面板示意图(部分)
2.3 播放音乐
下载 sample.wav , 打开工程文件 Sound Player.vi 。在前面板的"Sound File Path"中选择下载好的 sample.wav 文件或者其他网上下载的wav文件。

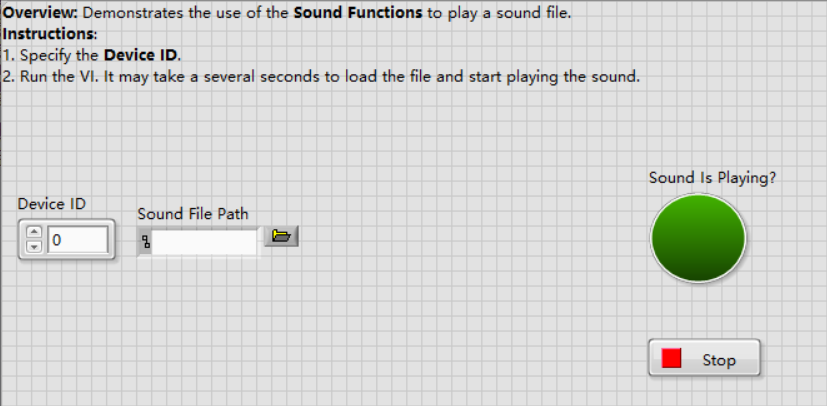

图10 实验2.3 Sound Player.vi 工程前面板示意图

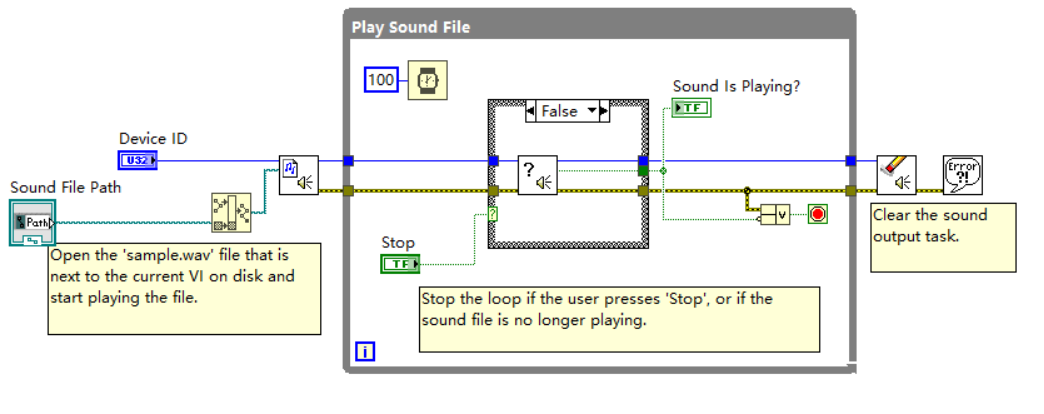

图11 实验2.3 Sound Player.vi 工程后面板示意图
2.4 自定义乐曲播放(选做)
| 音名 | C5 | D5 | E5 | F5 | G5 | A5 | B5 |
|---|---|---|---|---|---|---|---|
| 频率(Hz) | 523.25 | 587.33 | 659.26 | 698.46 | 783.99 | 880 | 987.77 |
